YRT转台轴承：

YRT转台轴承是一种外圈旋转，内圈支撑的回转机构，主要分为YRT型、YRTS型、YRTM型三大系列，此三系列轴承具有相同的安装尺寸，内部结构存在差异，性能相似。YRT系列轴承均有三列滚子构成，两列轴向滚子保证稳定的轴向承载能力，一列径向滚子保证轴承可承受径向力及倾覆力矩作用，适合轴向承载的回转机构。YRT转台轴承主要用于数控机床制造业。

YRT转台轴承由一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

适用范围：被广泛应用于精密回转台数控转台、立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。

YRT转台轴承安装部分

1.对配合结构的要求见右图，运输时固定螺钉保护轴承零件，为了较易定心安装，安装时固定螺钉可以松开，安装后固定螺钉应再拧紧或者好用定位螺钉替换固定螺钉。

2.有或无附加支撑环都可安装L-截面环2

a）无支撑环的，轴承代号YRT

b）用 L-截面环支撑环的，轴承代号YRT…VSP, L-截面环的整个表面都必须得到支撑。

3.装配力只能通过被安装的轴承套圈进行传递，绝不能通过滚动体传递。

4.定位螺钉应用扭力扳手以呈十字交叉的形式来拧紧见图二。

5.安装和拆卸式不要分开或交换轴承零件。

6.启动摩擦力矩是尺寸表中所列轴承摩擦力矩的3~3.5倍。

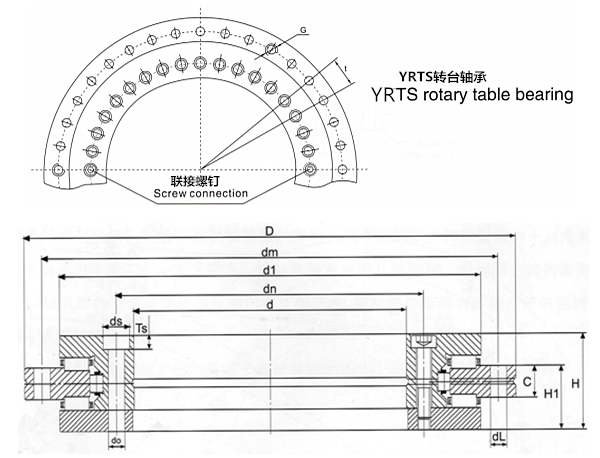

公称型号Bearing Type	外形尺寸 Dimension									固定孔The fixing holes
	d	D	H	H1	H2	C	d1	dn	dm	内圈 Inner ring				外圈Outer ring
	单位：mm Unit：mm									do	ds	Ts	数量4） QTY4)	dL	数量4）QTY4)
	单位：mm Unit：mm									mm			数量4） QTY4)	mm	数量4）QTY4)
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42
YRT850	850	1095	124	80.5	43.5	37	1018	690	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66

联接螺钉数量Screw connection QTY	螺纹退卸孔Connect screws holes		节距1) Pitch1) t	螺钉拧紧力矩Tightening torque of screw	基本额定载荷 Basic rated load				极限转速5）Limited spped5）	轴承摩3）擦力矩Friction moment3)	重量Weight	轴承代号Type
					轴向Axial		径向Radial
					动Dynamic	静Static	动Dynamic	静Static
				MA2）	Ca	Coa	Cr	Cor	脂润滑 Grease Lubrication
	G	数量 QTY	数量Xt QTY Xt	Nm	kN				r/min	Nm	≈Kg
2	—	—	12×30°	8.5	38	158	28.5	49.5	600	2.5	1.6	YRT50
2	—	—	12×30°	8.5	56	255	42.5	100	530	3	2.4	YRT80
2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1	YRT100
2	M8	3	24×15°	14	102	540	52	143	340	7	5.3	YRT120
2	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRT150
2	M8	3	48×7.5°	14	118	710	69.5	200	280	12	7.7	YRT180
2	M8	3	48×7.5°	14	120	765	81.5	220	260	14	9.7	YRT200
2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRT260
2	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRT325
2	M12	3	48×7.5°	34	300	2280	186	655	140	55	33	YRT395
2	M12	3	48×7.5°	34	355	2800	200	765	120	70	45	YRT460
2	M12	6	48×7.5°	68	490	4250	228	965	80	140	89	YRT580
2	M12	6	48×7.5°	116	1040	8000	490	1800	65	200	170	YRT650
3	M16	6	60×6°	284	1000	8650	455	1730	50	300	253	YRT850
3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312	YRT950
6	M16	6	72×5°	284	1380	12000	620	2650	35	800	375	YRT1030
6	M16	6	72×5°	284	1435	12850	745	2800	25	1000	450	YRT1200
